Sketch Digitalizer

Ausgangssituation

Bei der Planung von Montagetischen sendet ein Großteil der Kunden oft ihre Vorstellungen auf Papier oder in einem CAD als Zeichnung. Diese werden meist nur an wenigen Stellen verändert und dienen als gute Grundlage für das Angebot. Aktuell ist das ein zeitintensiver und händischer Prozess, bei dem unter mehreren tausend Materialpositionen die korrekten herausgesucht werden müssen. Dies führt auch dazu, dass sich eine Preisabschätzung für den Kunden verzögert.

Lösungsidee

Um aus einer händischen Zeichnung ein Angebot zu erstellen, sind viel Domänenwissen und Zeit nötig. Allerdings gibt es wiederkehrende Muster, die bei jeder Angebotserstellung zu ähnlichen Positionen führen. Durch das Erkennen dieser Muster kann der Angebotsprozess verschlankt und das Plus an Zeit in wertschöpfende Tätigkeiten investiert werden. Dabei soll die KI die Zeichnungen analysieren und die korrekte Materialposition auswählen. Zudem sollen weitere Varianten der Position angezeigt werden, die potenziell ebenfalls infrage kommen. Das Ergebnis ist im Anschluss eine Auflistung der benötigten Positionen.

Nutzen

Der Nutzen eines solchen KI-Systems liegt auf der Hand. Der Kunde bekommt schnell eine erste, grobe Preisabschätzung bekommen und kann so einordnen, ob das gewünschte Produkt seinen Preisvorstellungen entspricht. Außerdem sind die finalen Angebote schneller erstellt und der Experte kann sich wieder seinen eigentlichen Aufgabengebieten widmen. Durch das beispielhafte Zeigen dieses Vorgehens für Montagetische ergeben sich auch Möglichkeiten für weitere Bereiche, in denen der Angebotsprozess beschleunigt werden kann.

Umsetzung der KI-Applikation

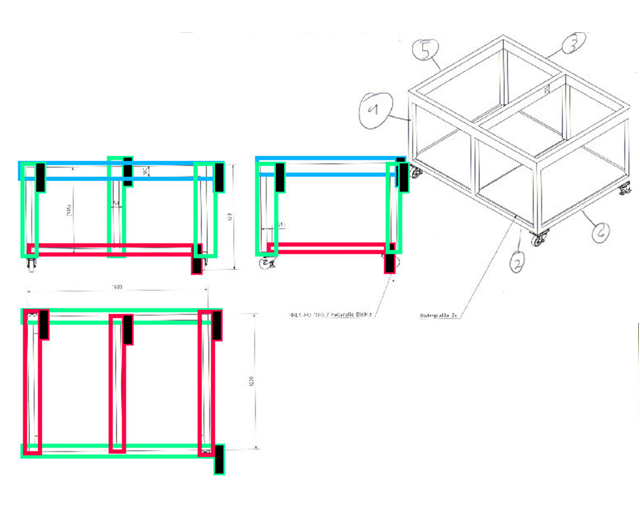

Die KI-Applikation analysiert mit maschinellen Lernverfahren aus dem Bereich Computer Vision die Zeichnungen der Kunden. Diese wiederum liefern eine erste Abschätzung der erkannten Bauteile. Zusammengesetzt ergeben sich dann Gruppen von Bauteilen, welche als separate Position aufgeführt und anschließend übersichtlich dargestellt werden können. Der Experte hat dann nochmal die Möglichkeit, die Ergebnisse zu überprüfen, andere Vorschläge, die vom KI-System nicht so hoch bewertet wurden, auszuwählen oder händisch einzelne Positionen abzuändern. Dadurch behält der Experte die Autonomie und die KI unterstützt hier lediglich.
